电缆桥架专用抱箍选型指南

在电气工程中,电缆桥架几乎随处可见。特别是在工业和商业建筑中,它们常用于布线,确保电缆整齐、有序、安全地分布。然而,为了进一步保护电缆,电缆桥架盖板的固定也非常重要。电缆桥架专用抱箍就是为此设计的,用来牢固固定盖板,确保桥架内的电缆免受外界环境的影响和损坏。

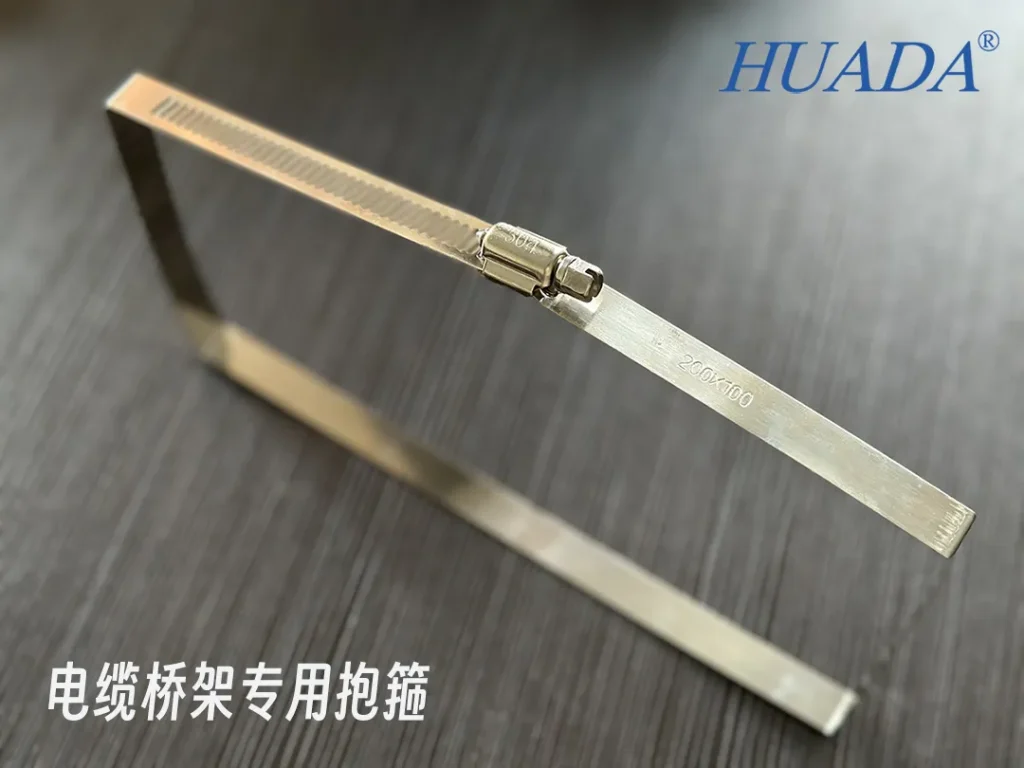

桥架专用抱箍-1
电缆桥架

电缆桥架专用抱箍是什么

桥架专用抱箍
桥架专用抱箍

桥架专用抱箍,也被成为桥架抱箍、桥架喉箍、方形卡箍。尽管它有许多不同的名字,本质上它就是我们之前介绍过的美式喉箍。从下面两张图可以看出,它们的区别就是形状:桥架抱箍就是在美式喉箍的基础上,按照桥架的形状,被折成方形方便直接使用。

为什么选择美式喉箍作为桥架专用

其实,被用来固定桥架的工具除了美式喉箍外,还有滚珠自锁式不锈钢扎带和牙扣式扎带。那为什么美式喉箍被称为桥架专用呢?主要有两个原因:

  1. 使用方便:美式喉箍只需用螺丝刀拧紧即可完成固定,无需其他工具剪断。而滚珠自锁式扎带和牙扣式扎带都需要工具来拉紧和剪断。
  2. 紧密贴合桥架:美式喉箍在拧紧后能够紧密贴合桥架,不会有松动。而滚珠自锁式扎带因为其设计原理,锁紧后会有轻微的回退,导致无法完全贴合桥架,从而可能留下间隙。我们在《不锈钢扎带的锁定原理》一文中详细解释过这一现象。

总的来说,美式喉箍之所以被广泛称为桥架专用抱箍,主要在于它的操作简便且能够紧密贴合。当然,对于一些大型的桥架,牙扣扎带则可能更适合,因为它提供更宽、更强的承载力(如19mm)。

桥架专用抱箍的材质选择

桥架专用抱箍由不锈钢制成,两种常用的不锈钢材质分别是201304。不同的材质决定了抱箍的耐用性和适用环境。

  • 201不锈钢:这种材质成本较低,适用于室内或腐蚀性较低的环境。比如一般的商场、办公楼或仓库等场所。然而,在长期处于湿气环境中或是更加苛刻的条件下,201不锈钢可能会生锈。
  • 304不锈钢:相比201不锈钢,304具有更高的防腐蚀性能,特别适用于室外、潮湿或化学腐蚀性较强的环境。它在化工厂、沿海地区或极端气候条件下依然能保持良好的抗锈性和耐用性。虽然成本相对较高,但在恶劣环境中,304不锈钢能够提供更长的使用寿命,避免频繁更换,造成额外成本。

桥架抱箍安装间距是多少

在安装桥架抱箍时,安装间距和位置会直接影响到桥架盖板的稳固性。通常建议每隔1.5到2米安装一个抱箍。这种间距主要是参考桥架支撑的间距,对整体的稳定性起到保障作用,具体间距根据不同工程要求不同。

桥架专用抱箍规格型号选择

桥架专用抱箍的规格应根据桥架的宽度和高度来选择。在安装前,先测量桥架的宽度和高度,以便选择与它匹配的抱箍规格,确保每个桥架段的抱箍都符合相应的尺寸。以下是部分华达桥架抱箍的规格尺寸,更多规格欢迎联系我们。

华达型号抱箍规格-桥架宽高(mm)抱箍宽度 (mm)单位材质
HGMF505050×5012201/304
HGMF5010050×10012201/304
HGMF10050100×5012201/304
HGMF10075100×7512201/304
HGMF100100100×10012201/304
HGMF15050150×5012201/304
HGMF15075150×7512201/304
HGMF150100150×10012201/304
HGMF200100200×10012201/304
HGMF200150200×15012201/304
HGMF250150250×15012201/304
HGMF300100300×10012201/304
HGMF300150300×15012201/304
HGMF400200400×20012201/304
HGMF500200500×20012201/304
华达桥架抱箍型号规格

桥架抱箍的使用说明

桥架抱箍的安装方式与美式喉箍类似,操作简便且无需额外的工具。安装时,将抱箍按桥架的宽度和高度围绕桥架,然后将抱箍的尾部穿过头部的螺丝孔,用十字螺丝刀或一字螺丝刀拧紧头部的螺丝。无需剪断多余部分,整个过程简单高效。

安装完成后,再逐一检查所有抱箍,确保其紧固良好,桥架盖板没有任何松动。

小结

总的来说,选择美式喉箍固定电缆桥架盖板是因为它既省时又省力。不需要额外工具就能拧紧,紧贴桥架,效果更好。而且相比滚珠自锁式扎带和牙扣扎带,美式喉箍安装简单、成本低,对于大多数情况下来说是最实用的选择。当然,如果遇到特别大型的桥架,牙扣扎带的承载能力可能更适合。
